铝硅系耐火砖

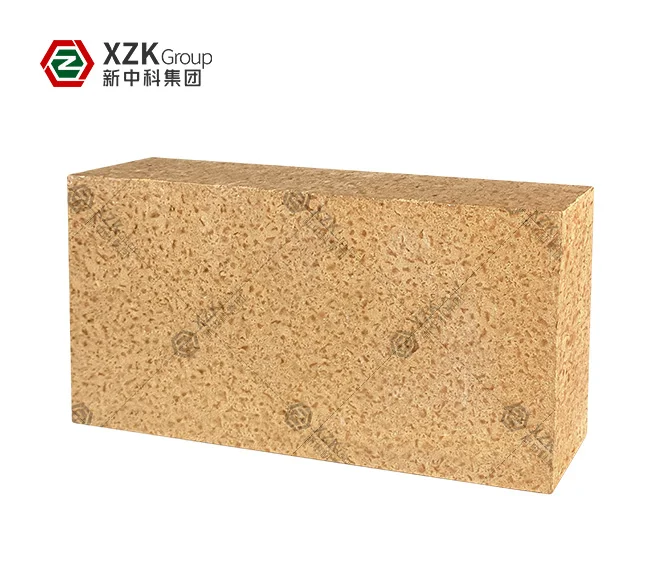

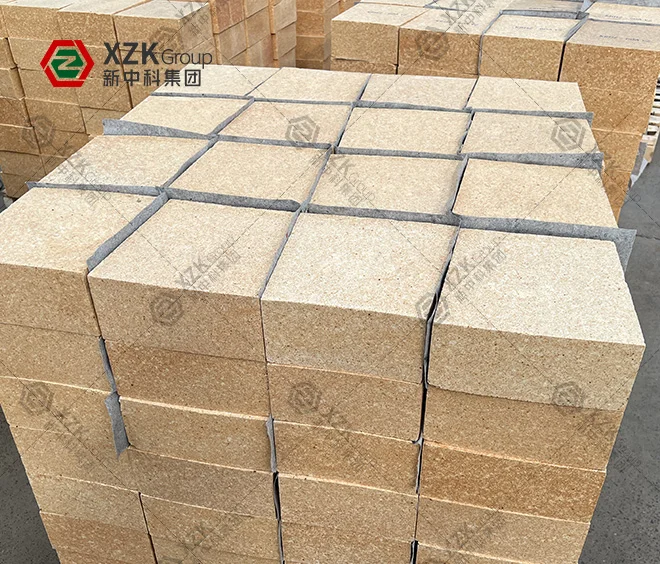

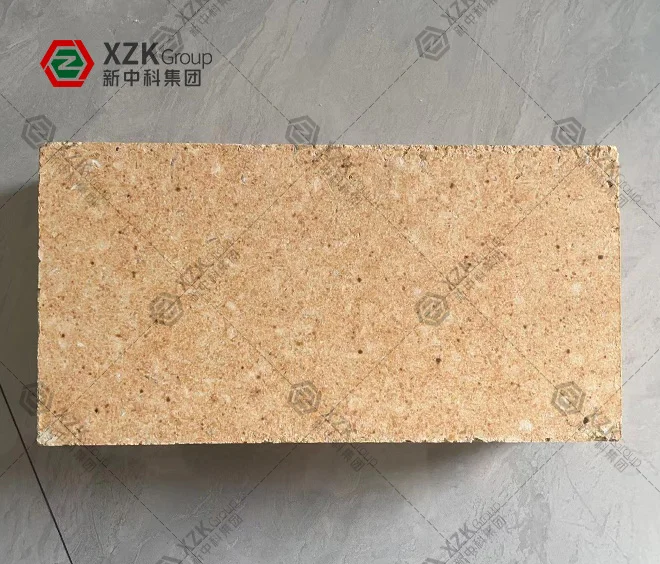

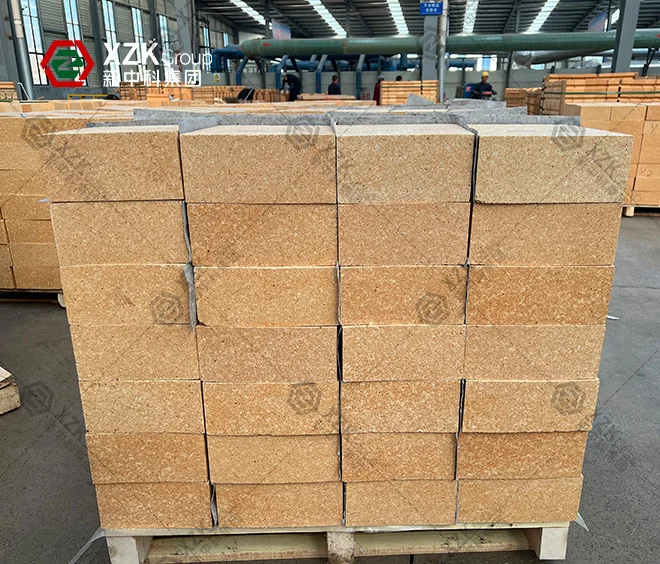

红柱石砖

依托新中科集团（XZK Group）深厚的天然矿物耐材研发积淀，我们的红柱石砖系列凭借“高抗热震、低强度衰减、高荷重软化”的综合技术优势，成为应对窑炉频繁温度波动与剧烈物理冲刷的理想内衬方案。无论是在玻璃熔窑蓄热室的交变环境，还是在钢铁冶金的复杂热风炉工况中，新中科红柱石砖都能为您构筑高强韧、长寿命的安全防线。

您的热工设备正受困于频繁的温度交变与内衬剥落？欢迎立即致电新中科技术专家团队，获取专属于您的红柱石选材诊断与抗热震内衬升级指导！

Al₂O₃:≥57%

Fe₂O₃:≤1.2%

体密:≥2.40g/cm³

耐压强度:≥60MPa

在线询价下载资料电话沟通

红柱石砖概述

新中科高性能红柱石砖（Andalusite Brick）是以优质天然红柱石矿物为核心骨料的高铝质特种烧成耐火材料。依托新中科成熟的高温烧制工艺（1400-1650°C），红柱石在烧成及服役过程中会发生不可逆的“原位莫来石化”反应，生成呈网络交织状的莫来石晶相与富硅玻璃相。这一独特的微观结构赋予了砖体极佳的体积稳定性与抗热震衰退能力，使其在极端交变热工环境下表现出色。其核心技术优势包括：

优异的高温力学表现： 具备超过 1800°C 的高耐火度，以及高达 1650°C 的荷重软化温度（0.2MPa, T0.6）。在高温满负荷运转下，其高温强度衰减率极低，为窑炉提供持久的承重支撑。
卓越的抗热震稳定性： 凭借莫来石化反应带来的微膨胀效应，能够有效吸收和缓冲热应力，经受 1100°C 水冷循环 ≥ 15 次而不发生结构性开裂，强力抑制剥落。
强固的常温与高温强度： 常温耐压强度稳定在 70MPa 及以上，拥有强悍的机械抗冲击与抗冲刷能力，不易发生边角破损或摩擦损毁。
强效的综合抗侵蚀力： 致密的晶体组织使其对高温玻璃液、冶金熔渣及复杂的酸碱性腐蚀介质具备高度的化学惰性。
出众的高温体积稳定性： 历经 1450°C × 2h 重烧后，其永久线变化率严格控制在 ± 0.2% 之间，确保大型砌体结构长期严密、不沉陷。

红柱石砖理化指标

指标项目 (Index Items)	机压成型 (Machine-pressed)			浇注成型 (Cast)
指标项目 (Index Items)	Al₂O₃ ≥57%	Al₂O₃ ≥60%	Al₂O₃ ≥65%	浇注成型 (Cast)
Al₂O₃ /%	≥ 57	≥ 60	≥ 65	≥ 60
Fe₂O₃ /%	≤ 1.2	≤ 1.0	≤ 1.0	≤ 1.0
体积密度 (Bulk Density) /g/cm³	≥ 2.40	≥ 2.45	≥ 2.50	≥ 2.45
显气孔率 (Apparent Porosity) /%	≤ 18	≤ 18	≤ 17	≤ 18
常温耐压强度 (Cold Compressive Strength) /MPa	≥ 70	≥ 70	≥ 70	≥ 60
荷重软化温度 (0.2MPa, T0.6) /°C	≥ 1560	≥ 1580	≥ 1650	≥ 1550
热震稳定性 (1100°C, 水冷) /次	≥ 25	≥ 20	≥ 15	≥ 25
重烧线变化 (1450°C × 2h) /%	-0.2 ~ +0.2	-0.2 ~ +0.2	-0.2 ~ +0.2	-0.2 ~ +0.2

红柱石砖行业应用

得益于卓越的抗热震基因与高温体积稳定性，新中科红柱石砖在应对温度频繁交变及存在复合侵蚀的恶劣重工业场景中展现出极高的应用价值：

玻璃工业（核心应用）： 作为玻璃熔窑蓄热室系统的重要支撑结构，广泛应用于侧墙、胸墙等关键部位。能够从容应对蓄热室周期性换向带来的剧烈急冷急热冲击，并强效抵御碱性废气与粉尘的侵蚀。
冶金与钢铁工业： 深入应用于高炉热风炉的墙体与穹顶区、高炉炉腹，以及大型钢包内衬。在长期承受高温热负荷与复杂炉渣冲刷的环境中，始终保持优异的尺寸稳定性，大幅压降结构变形风险。
有色金属冶炼： 稳定适用于锌挥发窑（Zinc-volatilization rotary kilns）及均热炉等高温金属冶炼装备的核心区，强效抵御高浓度金属蒸汽的渗透与化学剥落。
建材与特种窑炉： 用作大型水泥回转窑过渡带的优质承重与耐磨内衬；同时也被大量部署于精密陶瓷窑炉的炉顶结构，提供长效的安全隔热与支撑保障。
