镁质耐火砖系列

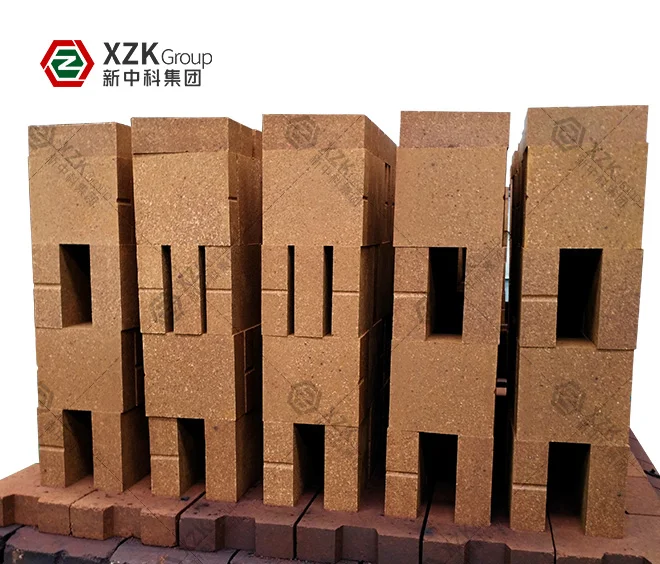

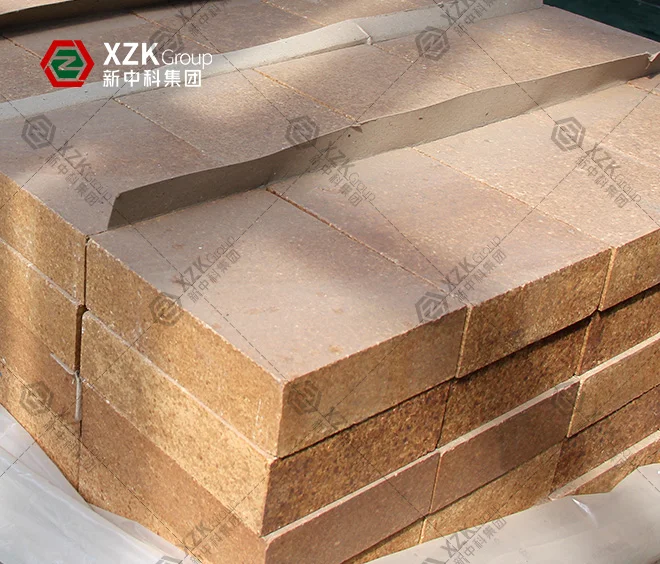

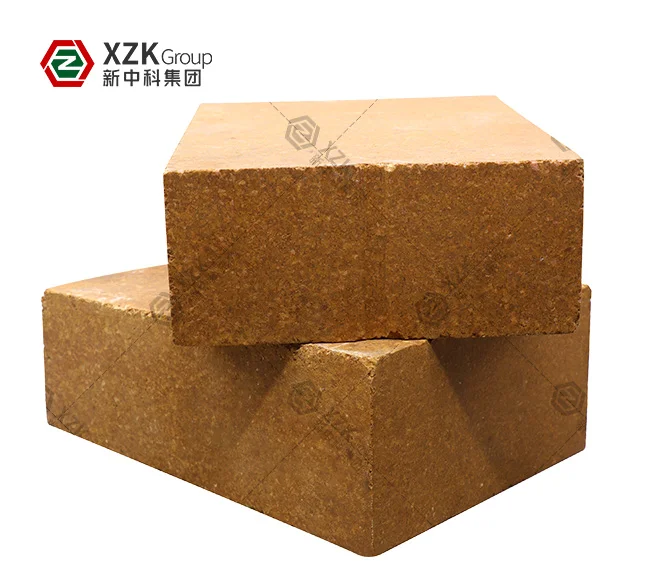

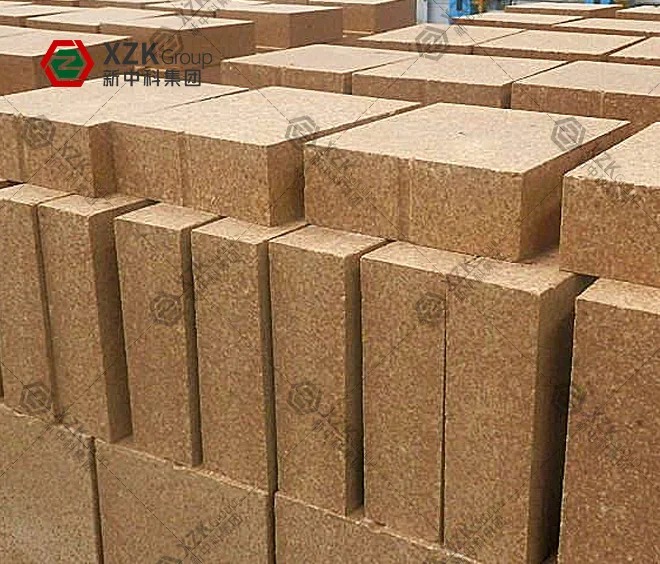

镁铝尖晶石砖

依托新中科集团（XZK Group）深厚的耐材研发底蕴，我们的镁铝尖晶石砖系列完美响应了全球重工业“无铬化与绿色环保”的时代诉求。它不仅彻底根除了传统镁铬砖带来的六价铬（Cr⁶⁺）污染隐患，更凭借其“高致密、强抗渣、高热震”的硬核实力，成为玻璃熔窑蓄热室、大型水泥回转窑关键温区以及钢铁冶炼钢包的理想内衬选择。为您的高温热工装备构筑起长效、安全且低碳的热防护屏障。

面临传统含铬耐材的环保替换，或是窑炉关键温区的频繁热震剥落？欢迎立即致电新中科技术专家团队，获取专属于您的绿色无铬化内衬升级与定制施工方案！

MgO:70-80%

Al₂O₃:8-20%

体密:2.85-3.15g/cm³

耐压强度:≥40MPa

在线询价下载资料电话沟通

镁铝尖晶石砖概述

新中科镁铝尖晶石砖（又称镁尖晶石砖）是以高纯度镁砂与人工合成的优质镁铝尖晶石砂为核心原料，经科学级配、高压成型并在超高温下烧结而成的优质碱性特种耐火材料。其微观主晶相由方镁石与镁铝尖晶石紧密交织构成，不仅具备高度致密的结构，更展现出卓越的高温热力学稳定性。作为新一代绿色无铬耐材的杰出代表，其核心技术优势包括：

卓越的高温承载表现： 荷重软化温度高达 1650-1700℃，在极端高温与长周期重载环境下依然保持坚固的结构稳定性，不易发生高温蠕变或沉陷。
优异的热震稳定性： 其独特的复合晶体结构能够有效缓冲和释放热应力。在剧烈的急冷急热循环中（如 1100℃ 水冷测试 ≥ 10次），砖体依然保持完整，展现出极佳的抗开裂与抗剥落性能。
强效的抗渣侵蚀防线： 对方镁石与尖晶石相的优化配比，使其对碱性熔渣、氧化铁质熔渣等具有极强的化学抵抗力，显著延缓侵蚀介质的渗透。
出色的综合物理属性： 兼具高机械强度、低热膨胀系数与较低的热导率；同时，尖晶石的引入赋予了材料良好的结构柔韧性，从容适应窑炉复杂的多向应力环境。

镁铝尖晶石砖理化指标

指标项目 (Project)	MLJ - 80	MLJ - 75	MLJ - 70
ω(MgO) /% ≥	80	75	70
ω(Al₂O₃) /%	8 – 20	8 – 20	8 – 20
显气孔率 (Apparent Porosity) /% ≤	17	19	20
体积密度 (Bulk Density) /(g/cm³)	2.85 – 3.15	2.85 – 3.15	2.85 – 3.10
常温耐压强度 (Cold Compressive Strength) /MPa ≥	40	40	40
荷重软化开始温度 (0.2 MPa, T0.6) / °C ≥	1700	1650	1600
热震稳定性 (1100 °C, 水冷) /次 ≥	10	10	8

镁铝尖晶石砖行业应用

得益于卓越的抗剥落性、抗渣侵蚀力以及绿色的无铬化环保属性，新中科镁铝尖晶石砖在众多严苛的高温应用场景中表现出色：

水泥与建材工业： 作为无铬化绿色耐材的先锋，广泛应用于大型水泥回转窑的烧成带（Firing zone）与过渡带（Transition zone）等核心高温受力区域，强效抵抗高温熟料的长期侵蚀与交变热应力磨损。
玻璃工业： 深入部署于玻璃熔窑的蓄热室（Regenerators）中上部等高温关键区域，凭借优良的抗热震与低热导特性，从容应对高温交变与碱性挥发物的周期性侵蚀，保障蓄热系统高效运转。
冶金与钢铁工业： 稳定服务于钢包（Steel ladles）内衬、中间包（Tundish）等高温且存在强烈熔渣侵蚀的恶劣冶炼场景，提供坚固的物理与化学防护屏障，确保高品质纯净钢的安全生产。
