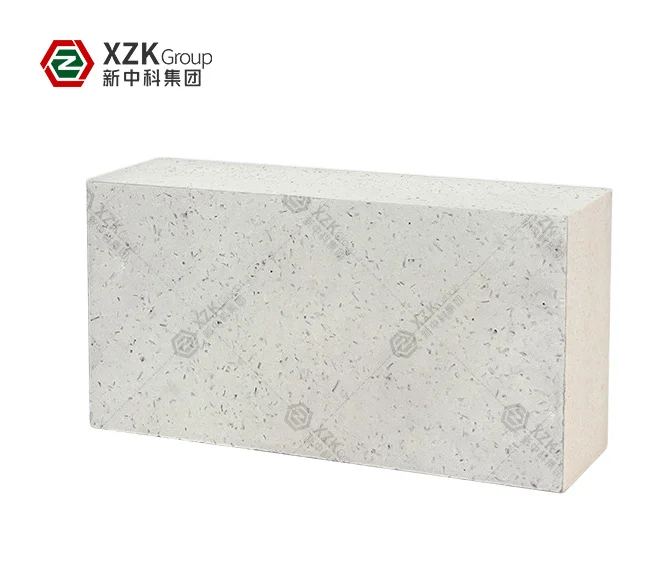

硅线石砖

依托新中科（XZK）在天然矿物提纯与先进烧成工艺上的深厚技术沉淀，我们的硅线石砖系列凭借“极低热膨胀、优异抗热震、卓越高温抗蠕变”三大核心优势，成为解决工业窑炉结构变形与热震剥落难题的理想方案。无论是提供高强度的机压标准砖，还是应对复杂异型部位的特种浇注块，新中科都能为您提供量身定制的高效、长寿命内衬支撑。
您的窑炉关键承重区正面临热震开裂或结构变形的困扰？欢迎立即致电新中科技术专家团队，获取专属于您的硅线石材料匹配方案与深度技术诊断！

Al₂O₃:≥57%

Fe₂O₃:≤1.2%

体密:≥2.40g/cm³

耐压强度:≥60MPa

在线询价下载资料电话沟通

硅线石砖概述

新中科硅线石砖（Sillimanite Brick）是以优质天然硅线石族矿物为主要原料，经科学级配并采用高压机压成型或特种泥浆浇注工艺，在高温下烧制而成的特种耐火材料。其核心技术特性在于高温下特有的“原位莫来石化”晶相转化反应——在此过程中伴随的微膨胀效应，完美抵消了材料的烧成收缩，赋予了该产品卓越的高温体积稳定性与强韧的力学骨架。其核心优势包括：

优异的高温体积稳定性： 历经高温重烧后线变化率极小（严格控制在 -0.2% 至 +0.2% 之间），荷重软化温度高达 1500-1650°C，在长周期的高温满负荷运转中不易发生结构变形、沉陷或收缩。
卓越的抗热震与耐磨性： 具备极低的热膨胀系数与稳定的晶相网络，使其在面对频繁的急冷急热工况（1100℃水冷抗热震最高可达25次以上）时不易开裂与剥落；高致密度的结构同时提供了优良的表面耐冲刷性。
高度的化学防腐能力： 新中科严格控制原料杂质（Fe₂O₃ 含量 ≤ 1.2%），使其对酸性熔渣、高温玻璃液及金属熔体表现出良好的化学惰性，有效延长内衬的整体服役寿命。

硅线石砖理化指标

指标项目 (Index Items)	机压成型 (Machine-pressed)			浇注成型 (Cast)
指标项目 (Index Items)	Al₂O₃ ≥57%	Al₂O₃ ≥60%	Al₂O₃ ≥65%	浇注成型 (Cast)
Al₂O₃ /%	≥ 57	≥ 60	≥ 65	≥ 60
Fe₂O₃ /%	≤ 1.2	≤ 1.0	≤ 1.0	≤ 1.0
体积密度 (Bulk Density) /g/cm³	≥ 2.40	≥ 2.45	≥ 2.50	≥ 2.45
显气孔率 (Apparent Porosity) /%	≤ 18	≤ 18	≤ 17	≤ 18
常温耐压强度 (Cold Compressive Strength) /MPa	≥ 70	≥ 70	≥ 70	≥ 60
荷重软化温度 (0.2MPa, T0.6) /℃	≥ 1560	≥ 1580	≥ 1650	≥ 1550
热震稳定性 (1100℃, 水冷) /次	≥ 25	≥ 20	≥ 15	≥ 25
重烧线变化 (1450℃×2h) /%	-0.2 ~ +0.2	-0.2 ~ +0.2	-0.2 ~ +0.2	-0.2 ~ +0.2

硅线石砖行业应用

得益于其不可替代的高温体积稳定性与出色的抗热震基因，新中科硅线石砖被广泛应用于对内衬尺寸精度和抗热剥落要求极高的核心热工装备中。我们为您精心编写的应用场景如下：

玻璃工业（核心阵地）： 广泛用作玻璃熔窑的供料道（Forehearth）、料盆、流液洞及成型室等关键部位的内衬。其优秀的化学稳定性与低杂质特性，确保在冲刷中不会产生气泡或污染玻璃液，是保障高档透明玻璃及特种玻璃纯净度的优选接触面材料。
冶金与钢铁工业： 深入应用于大型炼铁高炉的炉身下部、炉腰以及高风温热风炉的高温受力区。能够强效抵御高温气流的剧烈机械冲刷与急冷急热冲击，切实保障窑炉砌体的长周期结构安全。
精细陶瓷与特种窑炉： 凭借出众的抗蠕变与极低的热膨胀率，被大量用作高端陶瓷工业窑炉的核心承重内衬，以及窑具（如匣钵、推板、棚板等）。在频繁的高温烧成与冷却循环中，不易发生形变、弯曲与断裂。
环保与化工热工设备： 稳定适用于石化工业的高温裂解炉，以及存在复杂酸性气体及颗粒物冲刷的危废焚烧炉内衬，为其提供高度可靠的抗磨损与热震综合防护。
